基于VoiceXML技術的可視化IVR系統設計和實現(四)

上海易谷網絡科技有限公司 查瑋 2010/01/07

基于VoiceXML技術可視化IVR設計和實現(一)
基于VoiceXML技術可視化IVR設計和實現(二)
基于VoiceXML技術可視化IVR設計和實現(三)

1. 全面詳實的咨詢服務；


2. 快速反應的救援服務；


3. 及時受理各類投訴；


4. 各類客戶關懷回訪。

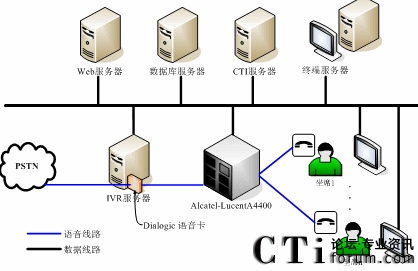

圖5.1 某商用車呼叫中心系統結構圖

　　整個呼叫中心分存在兩種通訊方式：語音方式和數據方式。語音方式指的是傳統的電話線路，數據方式則是指的是各個應用程序間的通訊交互線路。管理語音硬件的有Dialogic語音卡—負責整個系統的語音接入，并處理自動語音的相關動作；Alcatel-lucent A4400—阿爾卡特語音交換機產品，負責處理話路相關的操作，如：轉接、咨詢、路由等。管理應用程序的服務器有IVR服務器—管理整個IVR系統，主要是本文設計的執行引擎運行在這個服務器中；Web服務器—分為兩個部分：第一是IVR系統流程的發布，第二是整個企業Web系統的發布；數據庫服務器—所有系統相關的數據庫存儲于這臺服務器，使用的數據庫產品是SQL Server 2005；CTI服務器—是這個呼叫中心的樞紐，它控制著語音線路，掌握著呼叫中心各個模塊，如：ACD、路由、坐席配置等的正常工作，平臺采用的是著名的CTI產品Genesys Express 4.5；終端服務器—對整個呼叫中心各個組件的終端管理，IVR系統的流程定義工具、CTI系統的配置工具和監控工具和其它應用的客戶端都安裝在這臺服務器中。

呼叫中心的工作流程工作如下：

　　1)當用戶呼入到呼叫中心的時候，Dialogic語音卡會檢測到相應的呼叫進入，并向IVR系統返回一個來電的事件；

　　2)當IVR系統檢測到來電事件后，就會向Web服務器去請求訪問的首頁，客戶就進入了IVR系統菜單，與IVR系統交互；

　　3)如果用戶在語音菜單中選擇了轉人工菜單，IVR系統會把呼叫轉入交換機，并把一些隨路數據發送個CTI系統；

　　4)CTI系統會根據隨路數據和按照設計的路由策略去完成路由，最終轉入最合適的坐席，去接聽來電；

　　5)呼叫中心管理人員可以實時的監控整個過程。

5.1.1 IVR系統的流程設計

　　隨著某商用車的銷售量在逐年遞增，在全國的知名度也是大幅的提高，來電做技術咨詢和產品投訴的客戶也相應的逐年遞增。為了給廣大的買車者一個更加優質、快捷的服務，使得某商務車技術和管理團隊能和客戶之間建立良好客戶關系，某商務車呼叫中心也呼之欲出。

　　根據某商務車呼叫中心的IVR系統業務需求：需要設計一個開發靈活、穩定、經濟的語音門戶，以800-8202020為入口，結合自己的Web業務平臺，為用戶提供車型技術咨詢、投訴意見、舉報等業務。具體流程圖見圖5.2所示。

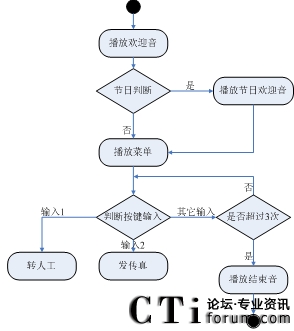

圖5.2 某CV呼叫中心IVR系統流程圖

1. 首先，播放歡迎音樂；



2. 進行節日判斷，如果是重大節日，播放節日歡迎音,如果不是，轉3；



3. 播放菜單(轉人工請按1，發傳真請按2)，如果用戶按1，轉4，按2，轉5，其它，轉6；



4. 將話路轉入CTI系統，路由到人工坐席；



5. 將話路轉入傳真系統；



6. 判斷輸入次數，超過3次，播放結束音樂，流程結束。如果沒有超過3次，轉3。

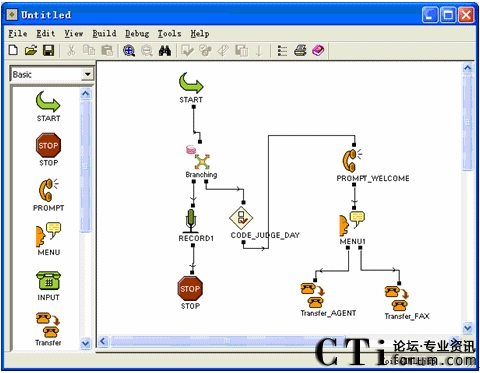

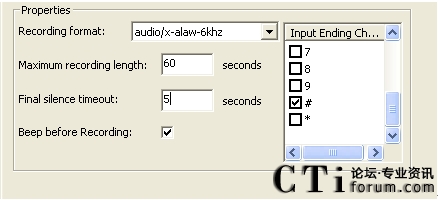

圖5.4 錄音節點配置屬性對話框圖

　　3)用戶留言完畢，流程結束；

　　4)判斷是否是重大節日，如果是節日，將所要播發的文件名傳給全局變量，如若不是，則是傳遞默認播放的文件名，進入下一步；

　　5)播放歡迎音樂，文件名是通過全局變量傳遞過來，如圖5.5所示，在放音節點配置屬性對話框中，所播放類型的是語音文件(預留出可以選擇TTS等其它功能)，值是獲取全局變量WELCOME_VOX(GBV:表示是一個全局變量的標志)，播放完語音文件，進入下一步；

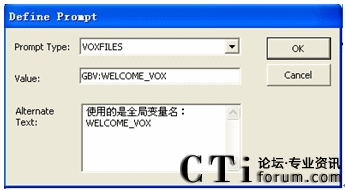

圖5.5 放音節點配置屬性對話框

　　6)進入菜單播放和選擇，如圖5.6所示，在放音對話文件里選擇菜單放音文件，同時在菜單配置欄里設置需要接收的按鍵，如果用戶按“1”，轉7)，如果用戶按“2”，轉8；

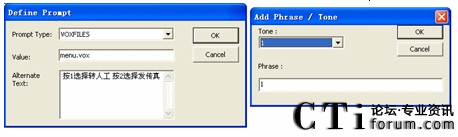

圖5.6 菜單節點放音文件和按鍵配置對話框圖

　　7)話路轉入CTI系統，有CTI系統控制轉入人工坐席；

　　8)話路轉入傳真系統。

5.2　IVR系統測試

　　IVR扮演一個自動話務員的角色，為客戶提供自動語音導航服務，用戶可以通過按鍵或者語音(需要語音識別功能)輸入信息，而系統返回的將是預先錄好的或是合成的語音。

　　IVR系統模塊測試的指標是分配策略的正確性和系統抗壓力。系統抗壓力測試指在大量客戶同時登錄服務器或者同時請求服務器處理事務、做出響應時檢查服務器系統運行是否正常、事務處理是否正確、響應是否及時。本節主要介紹網絡IVR系統模塊抗壓力測試的方案和對測試結果的分析，測試的內容IVR系統的電話導航功能。

　　呼叫信令處理速度由呼叫建立時間和呼叫釋放時間來反映。呼叫建立時間的平均值小于《電信服務規范》[33]規定的呼叫建立時延的統計指標值。

　　測試環境如表5.1所示，功能測試如表5.2所示，壓力測試如表5.3所示。

IVR模塊測試環境

表5.1 IVR模塊測試環境表

IVR模塊功能測試

表5.2 IVR功能測試表

IVR模塊壓力測試

表5.3 電話導航壓力測試結果表

　　三種方案的測試結果表明無論在坐席登錄或者注銷的高峰時刻，還是在客戶大規模呼叫的情況下，系統都能夠保持CPU占用率、內存占用率、呼叫建立時間的平穩。

5.3　IVR系統中圖形界面的節點結構組織和執行效率

　　圖形界面的人性化是本系統結構設計的主要目的之一。我們希望將過去只有專業軟件開發人員才能完成的流程設計運行過程簡化，使普通用戶經過簡單培訓就可以快速開發出滿足特定業務流程需要的流程。在設計過程中，本文使用自定義控件將節點的顯示和各種操作封裝起來。在流程樹型結構組織過程中將控件作為對象來使用，極大減少了在圖形處理方面的工作，使程序結構更加明晰。但由于Windows系統的限制，處理此種圖形控件的效率有所下降。在設計過程中，如果使用繪圖實現流程樹形結構，雖然提高了圖形顯示效率，但程序開發的工作量和準確度的損耗降低了這種方案的可行性。所以按照前一種方案，前期開發系統在圖形顯示效率上存在的不足，在后期調試過程中通過對程序結構重新調整和規范，可以得到彌補。實際應用證明，圖形顯示效率在允許范圍內，而圖形控件的使用使程序開發周期明顯縮短，工作效率顯著提高。

5.4　本章小結

　　本章針對IVR系統在某商用車系統的應用進行了描述，給出了設計流程，和VoiceXML腳本生成范例。同時進行了系統的性能測試，最后，描述了在系統實現過程中遇到的一些問題和解決方法。

第六章　結束語

　　計算機電話集成技術(CTI)的發展使得呼叫中心的功能更為強大，隨之出現的自動語音應答(IVR)技術，可以使呼叫中心節省大量的人力，從而極大地降低了運營成本。通過此次課題研究，使得呼叫中心的服務更具人性化，客戶服務的管理從對客戶提供服務的定性要求轉變?yōu)閷Ψ�務性能指標的定量管理，并且在流程再造時不再編寫程序或腳本。

6.1　本文工作總結

　　在本文的書寫過程中，作者對可視化技術系統進行了全面、系統的學習和研究；同時深入了研究了基于VoiceXML技術的OpenVXI開源項目�，F總結如下：

　　首先，本文論述了可視化建模語言的結構框架和VoiceXML語言的概念和技術框架。

　　其次，在對于傳統的IVR系統的分析基礎上，參考了Web Service模型，基于VoiceXML技術，將用戶用電話進行語音操作的過程類比成用戶使用Internet瀏覽網站的過程，將整個系統分為業務流程的編輯和底層的執行引擎兩個大的模塊，同時將含有VoiceXML標簽的Web頁面作為流程執行引擎所要驅動的中間文件。

　　然后，針對IVR系統的具體需求，設計了可視化的業務流程開發界面，同時分析了IVR系統的執行引擎具體的解析流程，設計了執行引擎的框架。

　　最后，引入MFC技術和開源計劃OpenVXI，實現了基于VoiceXML技術的可視化IVR系統。

　　實踐證明這套系統的設計改善了以前通過人工的方式實現IVR業務的工作效率，并且這套系統已經應用于多個項目，并取得了用戶的好評。這套IVR系統的開發，很好的改善了以前由程序員根據具體業務流程的需要獨立開發流程執行的工作狀態，基于硬件外圍設備所提供的接口，很好的封裝了底層功能的實現，給用戶提供了一個簡單易懂的接口和編輯環境，并且提供的柔和的、圖形化、人性化的編輯界面。此系統的研發已經證明了更有效、更快速的IVR開發的發展方向。

6.2　存在的不足

　　IVR系統作為整個呼叫中心的接入點，為企業提供了一個方便的語音接入點，增加了用戶的客戶體驗。同時IVR系統可以作為一個涉及多個領域不斷完成發展的新技術。因此可以考慮在以下幾個方面做一些新的嘗試：

1．系統效率

　　雖然經過測試，系統穩定性得以驗證，但系統效率明顯存在不足，在過程定義工具的測試中可以發現，如果流程設計過大，由于圖形界面的限制，影響了系統的運行速度。所以，在今后的軟件升級中，將把系統效率的提高所謂首要問題解決。

2．擴展功能和TTS以及ASR的實現

　　在本系統中，針對對此系統的實際需求，實現了多種常用功能節點，但對于如定制短信和E-mail等多媒體接口目前沒有提供，同時，本系統不支持語音識別及TTS接口和ASR接口，此類功能將在以后的升級中逐步實現。

3．支持多板卡，提供開放性接口

　　支持多種硬件板卡型號也是系統擴展應用的重要方面，支持多種板卡型號要求提供更多的底層接口，根據用戶配置的不同調整系統內部的接口參數和接口函數。但目前，本系統只支持一種底層硬件板卡類型。所以，這是在今后的應用中不斷改進的部分。

4．調試部分的集成

　　目前系統中，沒有將流程脫機調試作為一個模塊來實現。流程調試器在整個系統中起著重要作用。在流程設計完成之后，必須糾正設計過程中的失誤，避免因屬性設置不完全導致系統故障發生。但在實際應用中，由于硬件條件的限制，無法在任意一臺PC上調試業務流程。另外在系統正常運行的狀態下，調試流程將會導致運行中斷，影響業務的開展。因此在使用系統之前，需要對系統進行脫機調試。

參考文獻

[1]李愛振. CTI技術與呼叫中心.電子工業出版社，2002

[2]孔駿,趙春穎. 可視化語言技術在軟件開發中的應用. Journal of Software,
2008:1902-1919

[3]IBM® Rational® Rose 技術文檔.
http://www.ibm.com/developerworks/cn/rational/products/rose/

[4]Bardohl R.a generic graphical editor for visual languages based on algebraic graph grammars[C]. Washington DC: IEEE Computer Society,1998:48-55

[5]Schurr A. Logic based structure rewriting systems[C]. Berlin:Spinger Verlag,1994

[6]MetaEdit+ technical summary[EB/OL].
http://www.metacase.com/papers/MetaEditPlus.pdf

[7]王雷,高仲儀. IPEE結構化圖形支持工具多惡研究與實現[J]. 軟件學報，1997，6(增刊):546-553

[8] VoxML technical document. http://www.w3.org/Voice/1999/VoxML.pdf

[9] SpeechML technical document. http://xml.coverpages.org/speechML.html

[10] TalkML technical document. http://www.w3.org/Voice/TalkML/

[11]VoiceXML technical doucument
http://www.alta.asn.au/events/altss2004/course_notes/ALTSS-Schwitter-VoiceXML.pdf

[12] Lu Yang,Zhang Li. Reseach on visual language specification and visual language editor
automatic generator[C]. Tokyo:Software Engineers Association,2004:40-50

[13]Meta object facility (MOF) core specification [EB/OL].
http://www.omg.org/docs/formal/06-01-01.pdf

[14]何為民,戚英豪. 基于CTI技術實現小型呼叫中心[J]. 計算機應用與軟件, 2004,21(6):43-44。

[15] Rick Beasley. VoiceXML語音應用程序開發[M]. 北京：機械工業出版社，2002.

[16] W3C. Voice extensible markup language VoiceXML version1.0[EB/OL]. http://www.w3.org/TR/2000/NOTE-voicexml-20000505/

[17]馬小明,薛賀,鄧正宏. 基于VoiceXML的交互式語音應答（IVR）系統設計與實現[J]. 微電子與計算機,2006,23(3):100-108

[18] Houlding D. VoiceXML and the Voice-driven Internet. Dr. Dobb's Journal, 2001,26(4):88-94

[19]W3C. http://www.w3.org/TR/voicexml21

[20] 廖家平,景光波. 呼叫中心平臺系統的設計思想. 湖北工學院學報, 2003,18(3):34-35，38

[21] 熊勁磊. 圖形化工作流過程定義工具的設計. 華中科技大學. 電腦知識與技術,2002:189-191

[22]謝杰華,陳震. 基于Web的工作流管理系統. 計算機應用研究,2002,6: 141-143

[23]候捷. 深入淺出MFC. 松崗電腦圖資料股份有限公司. 2002

[24]中文語音交互技術標準工作組.
http://www.speechstandard.org.cn/dt/VXMLdzyytt.htm

[25]基于VoiceXML的語音應用系統開發
http://www.nrklk.com/factory/f08_10/www.voxeo.com/voxeo08_1001.htm

[26] Erich Gamma,Richard Helm等著;李英軍,馬曉星等譯. 設計模式—可復用面向對象軟件的基礎.北京：機械工業出版社.2003

[27]理解DOM. http://www.ibm.com/developerworks/cn/edu/x-dw-xudom-i.html

[28]理解SAX. http://www.ibm.com/developerworks/cn/edu/x-dw-xusax-i.html

[29]崔健,吳英,張建忠等. VoiceXML語言解釋器的設計與實現. 計算機工程. 2005,31(12):95-97

[30]蔣清明,劉祖潤,陳品德. 利用MFC開發應用程序界面. 自動化理論、技術與應用. 2000:410-413

[31]孫鑫,余安萍. VC++ 深入詳解. 北京：電子工業出版社,2006

[32] OpenVXI Home. http://www.speech.cs.cmu.edu/openvxi/

[33]信息產業部.《電信服務規范》.中華人民共和國信息產業部令第36號.

附錄A

IVR，Interactive Voice Response 交互式語音應答
ACD，Automatic Call Distribution 自動呼叫分配（排隊機）
ActiveX, 是OLE和COM結合的產物
API，Application Programming Interface 應用程序接口
ASR，Automated Speech Recognition 自動語音識別
Call Center 呼叫中心（客戶服務中心）
COM，Component Object Model 組件對象模型
DOM，Document Object Model 文檔對象模型
DTMF，Dual Tone Multi Frequency 雙音多頻
H.323，ITU-T提出的IP電話協議
IETF，The Internet Engineering Task Force 互聯網工程任務組
IP，Internet Protocol 網際協議
ITU，International Telecommunications Union 國際電信聯盟
LAN，Local Area Network 局域網
MPL，Mozilla Public License Mozilla公共授權
OLE，Object Linking and Embedded 對象鏈接和嵌入
PBX，Private Branch Exchange 交換機
PCM，Pulse Code Modulation 脈沖編碼調制
PSTN，Public Switched Telephone Network 公共交換電話網絡
RAS，Registration Admission and Status 注冊、認證和狀態協議
RTCP，Realtime Transport Control Protocal 實時傳輸控制協議
RTP，Realtime Transport Protocal實時傳輸協議
SDK，Software Development Kits 軟件開發包
SIP，Session Initiate Protocol 會話發起協議，IETF提出的IP電話協議
Socket，套接字
SoftPhone，軟電話，具有類似于普通電話功能的軟件
TCP，Transport Control Protocol 傳輸控制協議
TTS，Text To Speech 語音合成
UDP，User Datagrame Protocol 用戶數據報協議
UML，Unified Modeling Language 統一建模語言
VoIP，Voice over Internet Protocal 通過IP協議傳遞語音
